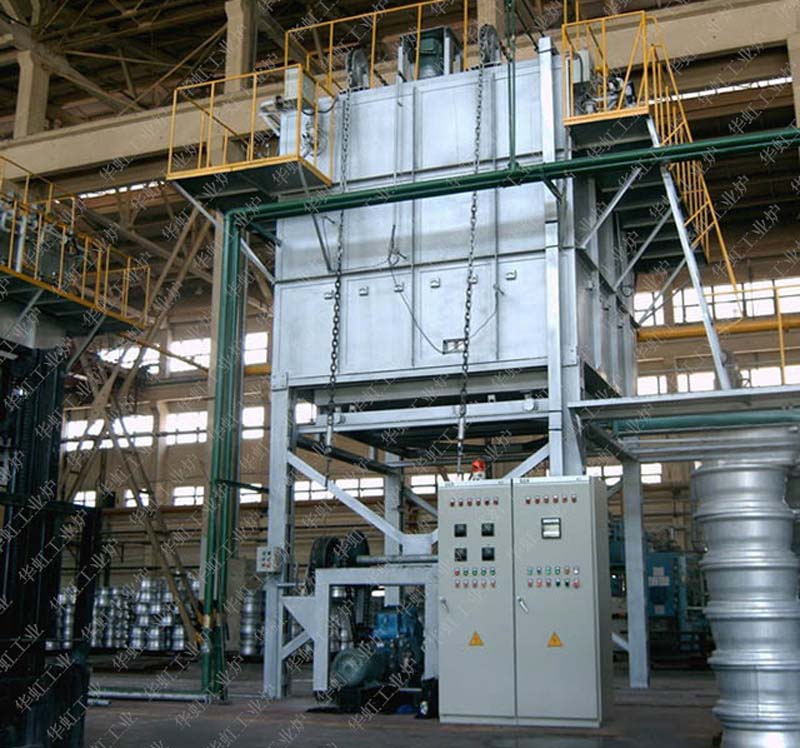

立式鋁合金淬火爐又叫鋁合金固溶爐主要用于主要用于鋁輪轂、鋁鑄件及各種鋁合金標準件的快速固溶處理，恒溫時間結束后，工件的轉移速度10秒以內。

該立式鋁合金淬火爐設備主要由加熱爐體、淬火料架、移動水箱、溫度控制柜等部份組成。爐體主要由殼體、爐襯、加熱元件、熱風循環及導流裝置、料架及料架升降機構、爐底門及氣動開啟裝置等部份組成。爐襯由兩部份組成，爐體部份采用超輕質保溫磚和硅酸鋁纖維板組成的復合型結構。爐頂部份為活動式，采用優質硅酸鋁針刺氈作為保溫材料，該結構設計合理，具有保溫性能好，爐壁溫升低，節能降耗等特點。爐門采用優質型鋼和鋼板密焊制作，爐門的驅動由氣缸來實現。當需要開閉爐門時，手動點開閉開關由蝸鏈調速機和電機完成。連桿機構迅速將爐門從滑軌上抬起，壓到爐上并封死。當工件滿足加熱溫度需要進行淬火時，氣缸迅速抽回爐門，連桿機構放開，使爐門從爐口落下，落至滑軌上并回到爐口外側，使工件能夠從爐內迅速入水箱淬火。

　　鋁合金淬火爐（立式）是由爐體、爐體鋼支架、可拆式爐頂、爐襯、電熱元件、輪回風機、導風板、爐底對開式爐門、倍速升降機構、料架、淬火槽、運料車、控制系統及配電柜/控制柜、液壓系統等組成。導風板采用1Cr18Ni9Ti耐熱鋼制成，通過若干個擱桿固定于爐膛內壁上，將電阻帶包裹在里面，通過熱風輪回系統將電阻帶披發的熱量進行熱輪回，使爐內溫度平均。熱風輪回裝置由透風機裝置和導風板組成，透風機裝置安放在爐體頂部，風扇采用1Cr18Ni9Ti耐熱鋼制作成離心式風葉。

　　加熱元件采用加熱元件采用0Cr25AL5合金絲繞制成帶狀，套在絕緣瓷管上，通過不銹圓鋼固定于爐殼上，這種結構電阻帶吊掛在爐膛周圍，有利與熱量披發和暢通流暢。爐體外殼框架采用型鋼焊接成型，內壁采用1Cr18Ni9Ti耐熱鋼板，內襯采用優質全纖維結構，爐殼內表面貼附一層橡膠石棉板，起到隔熱作用并保護爐殼表面不被侵蝕。透風裝置按爐膛容積制作，確保熱風輪回次數在40次/分鐘以上。
